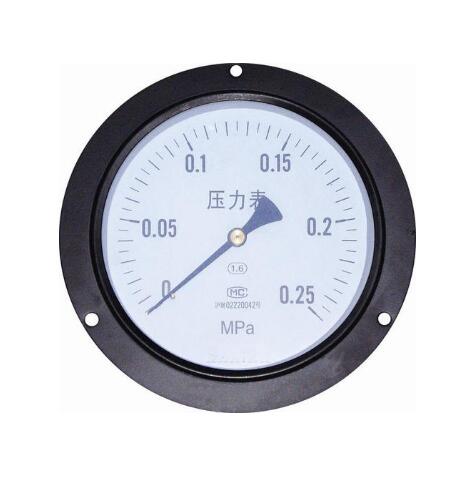

- 商品名稱：Y150ZT軸向帶邊壓力表
- 添加時間：2022-05-17 14:56:47
- 電 話：0550-7555231
郵 箱：564411509@qq.com
軸向帶邊壓力表簡介：
軸向壓力表便于安裝，廣泛應用于各種水系統、化工、石油等行業。壓力表的殼體一般為不銹鋼，表面材質玻璃，壓力表元件有彈簧管等。彈簧管在壓力和真空作用下，產生彈性變形引起管端位移，其位移通過機械傳動機構進行放大，傳遞給指示裝置，再由指針在刻有法定計量單位的分度盤上指出被測壓力或真空量值。
軸向帶邊壓力表工作原理：
彈簧管在壓力和真空作用下，產生彈性變形引起管端位移，其位移通過機械傳動機構進行放大，傳遞給指示裝置，再由指針在刻有法定計量單位的分度盤上指出被測壓力或真空量值。
軸向帶邊壓力表原理：
在工農業生產、國防建設、科學研究以及人民日常生活各個領域中，凡是利用液體、氣體、蒸汽等介質作為動力，進行加熱、密封試驗和性能試驗等，都反映出有“壓力”這個物理量。因此，需要使用各種能顯示壓力量值的儀器儀表來計量壓力的大小和變化，以便保證生產、科研和人民生活的正常運行。
壓力表的用途極為普遍，它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等，壓力表應用隨處可見。它主要用來測量介質的壓力。
Y-60ZT/100ZT/150ZT軸向壓力表
軸向壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力。
型號命名：
技術參數：
| 型號 | 結構形式 | **度% | 測量范圍MPa |
| Y-50Z | 軸向無邊 | ±2.5 | -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100； |
| Y-60 | 徑向無邊 | ||
| Y-60T | 徑向帶后邊 | ||
| Y-60Z | 軸向無邊 | ||
| Y-60ZT | 軸向帶前邊 | ||
| Y-100 | 徑向無邊 | ±1.6 | |
| Y-100T | 徑向帶后邊 | ||
Y-100Z | 軸向無邊 | ||
| Y-100ZT | 軸向帶前邊 | ||
| Y-150 | 徑向無邊 | ||
| Y-150T | 徑向帶后邊 | ||
| Y-150Z | 軸向無邊 | ||
| Y-150ZT | 軸向帶前邊 | ||
注：軸向可按要求帶方形前邊。 | |||
外形尺寸：
| 型 號 | 外形尺寸 mm | ||||||
| A | B | C | D | d | d0 | M | |
| Y-50Z | 29 | 24 | 0 | 50 | / | / | 14×1.5 |
| Y-60 | 31 | 32 | 14 | 60 | / | / | 14×1.5 |
| Y-60T | 31 | 32 | 15 | 75 | 3.4 | ||
| Y-60Z | 30 | 32 | 0 | / | / | ||
| Y-60ZT | 30 | 32 | 0 | 75 | 3.4 | ||
| Y-100 | 44 | 45 | 18 | 100 | / | / | 20×1.5 |
| Y-100T | 44 | 46 | 19 | 118 | 5.5 | ||
| Y-100Z | 43 | 45 | 34 | / | / | ||
| Y-100ZT | 43 | 45 | 44 | 118 | 5.5 | ||
| Y-150 | 50 | 47 | 19 | 149 | / | / | 20×1.5 |
| Y-150T | 50 | 48 | 20 | 165 | 5.5 | ||
| Y-150Z | 51 | 47 | 55 | / | / | ||
| Y-150ZT | 51 | 47 | 55 | 165 | 5.5 | ||
注：連接螺紋可按要求訂貨． | |||||||
